Прибор для изучения газовых законов с манометром демонстрационный

Описание

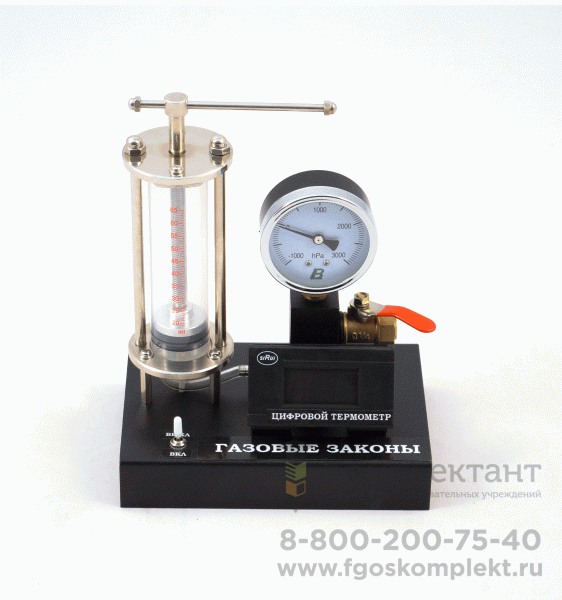

Прибор представляет собой систему из пластикового шприца емкостью 60 мл со шкалой с поршнем, перемещаемого с помощью винта с упорной резьбой и маховой рукоятки, соединенного эластичной трубкой с демонстрационным стрелочным манометром. В нижней части шприца установлен термочувствительный резистор, соединенный с цифровым индикатором температуры.

Прибор позволяет произвести экспериментальную проверку Закона Бойля-Мариотта.

При проведении опытов вначале уравновешивают давление в полости под поршнем и снаружи, открыв оба крана.

Затем закрывают внешний кран и вращая рукоятку перемещают шток поршня вниз.

Делая паузы, записывают в таблицу перемещение поршня, давление и температуру.

На основании полученных данных строят зависимость давления от объема при постоянной температуре.
