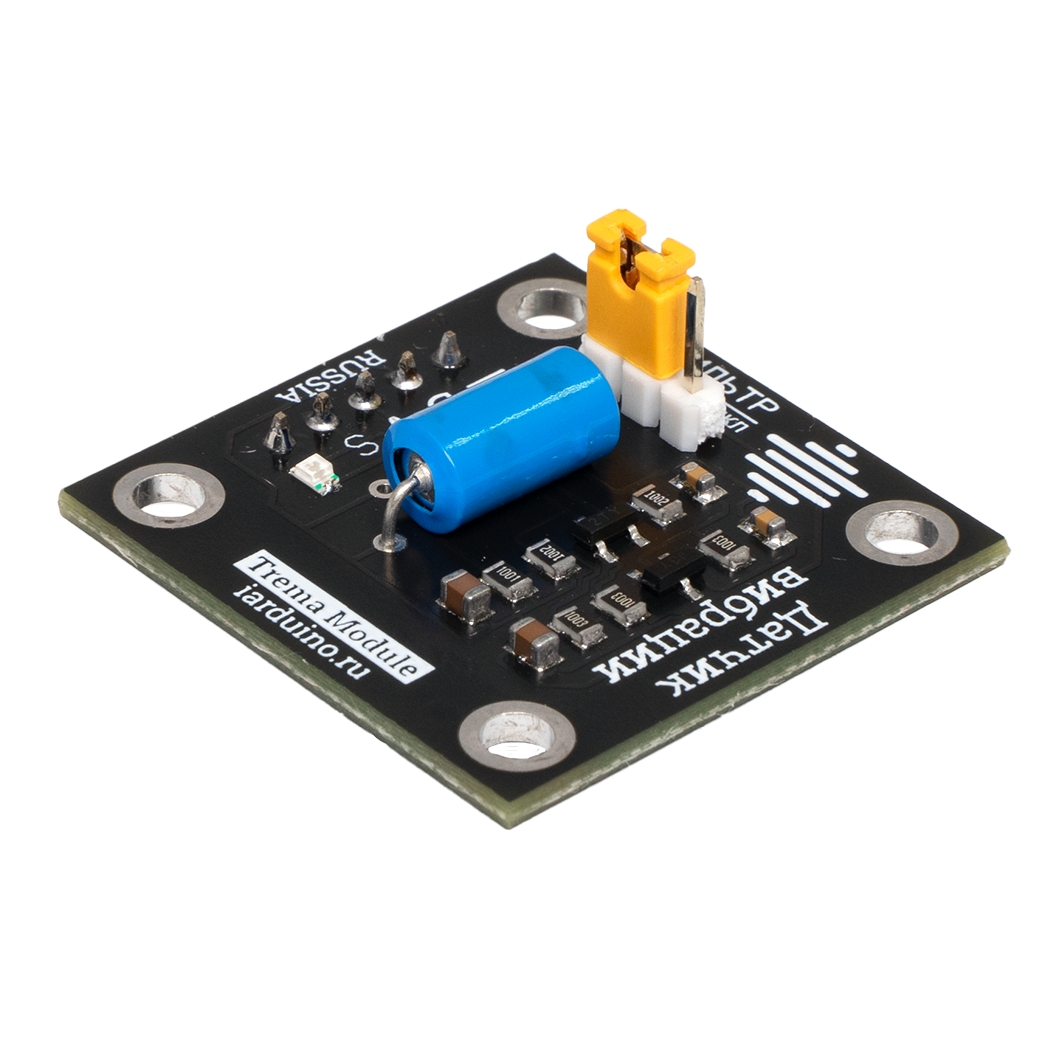

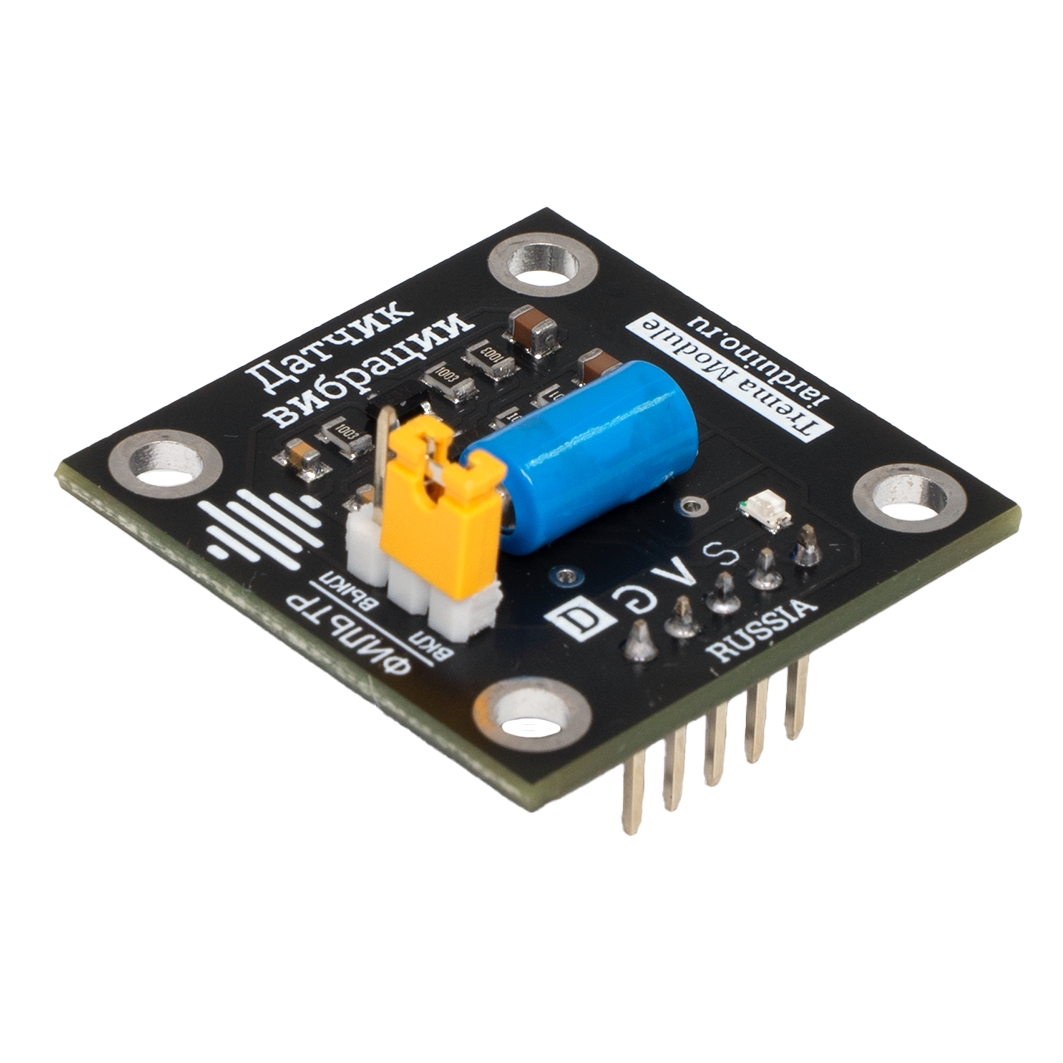

Датчик вибрации SW-420 (Trema-модуль) для Arduino
Общие сведения
Trema-модуль Датчик вибраций SW-420 — это цифровой модуль на выходе которого, в состоянии покоя, установлен уровень логического «0», а при наличии вибраций, появляется уровень логической «1». Модуль можно использовать в качестве сигнализаций или для отключения устройств, например паяльника или утюга, которые находятся в состоянии покоя дольше *n* минут.
Модуль снабжён защитой от "залипания" датчика вибраций. Это явление хоть и редко, но возникает у механических датчиков вибраций, когда они в состоянии покоя не имеют электрического контакта между своими выводами, что воспринимается как сигнал о наличии вибрации.

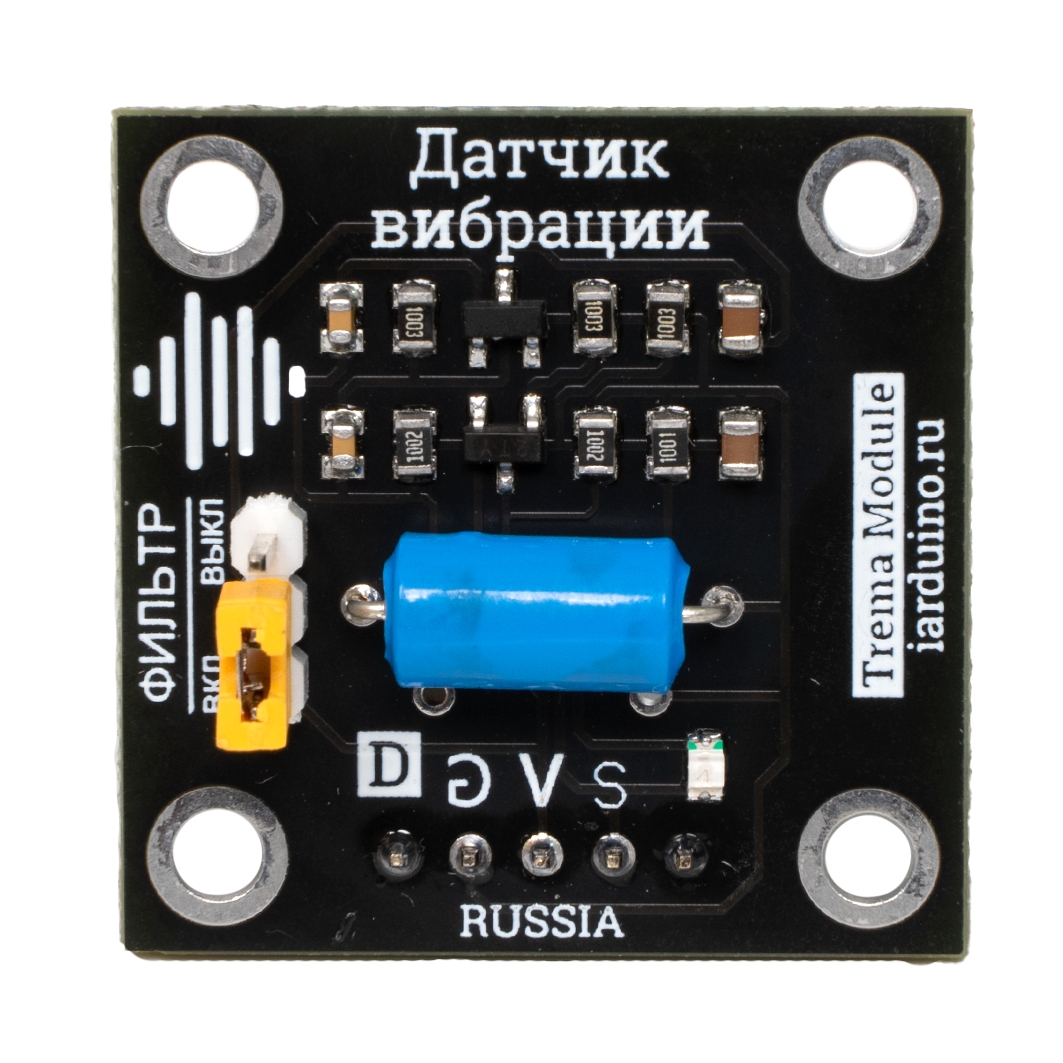

Модуль снабжён фильтром выходного сигнала, который можно включать и отключать перемычкой на плате. Отключение фильтра не отключает защиту модуля от "залипания".
- Если фильтр выходного сигнала отключён, то при наличии вибраций, на выходе модуля будут появляться импульсы логической «1» как у обычного датчика вибраций.
- Если фильтр выходного сигнала включён, то при наличии вибраций, на выходе модуля будет установлен уровень логической «1», а не импульсы.
- При отсутствии вибраций на выходе модуля будет установлен уровень логического «0», независимо от состояния фильтра выходного сигнала.
На плате модуля имеется светодиод сигнализирующий о наличии «1» на выходе модуля.
Подробнее про модуль.
Характеристики
- Входное напряжение питания: 3,3 ... 5 В
- Габариты: 30х30 мм
- Вес: 4 г
Все модули линейки "Trema" выполнены в одном формате
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

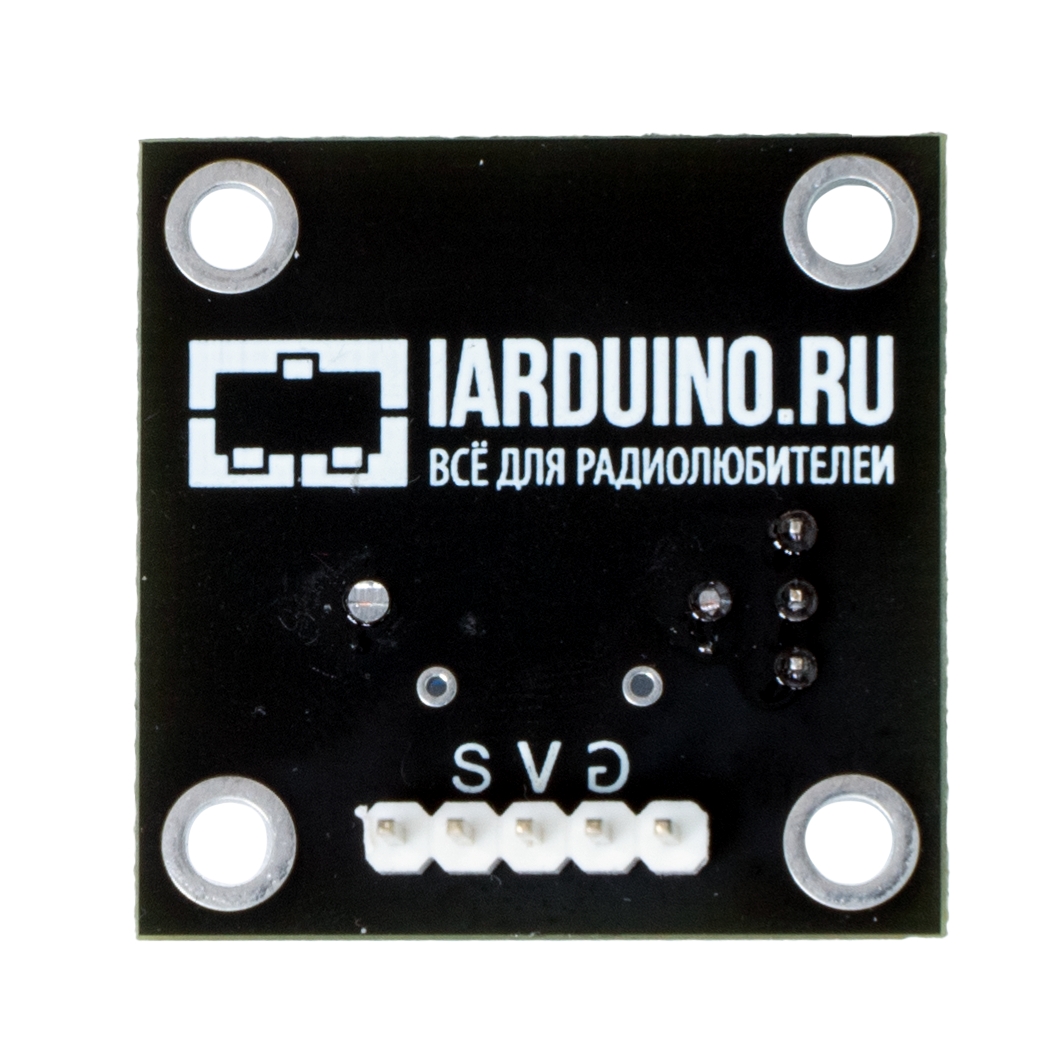

Выход Signal (S) Trema-модуля подключается к любому входу Arduino.
Выводы GND (G) и Vcc (V) Trema-модуля являются входами его питания (от 3,3 до 5В).
Инструкция по подключению.
Комплектация
- 1x Trema-Модуль Датчик вибраций;
- 1x Трёхпроводной шлейф;
Ссылки
- Wiki - Руководство по использованию Trema-модуля Датчик вибрации;
- Trema-модуль Датчик вибраций AHT-801S (на базе датчика с подпружиненными выводами).
