WEMOS Micro SD Card Shield для Arduino

Общие сведения

WEMOS Micro SD Card Shield — это модуль со слотом для подключения Micro SD-карт, предназначенный для установки на платы WeMos: WEMOS D1 mini / WEMOS D1 mini Pro. Модуль позволяет работать с Micro SD-картами по шине SPI, можно не только определять и менять файловую структуру, читать, удалять, редактировать, записывать файлы и каталоги, но и работать с Micro SD-картами на низком уровне.

Характеристики

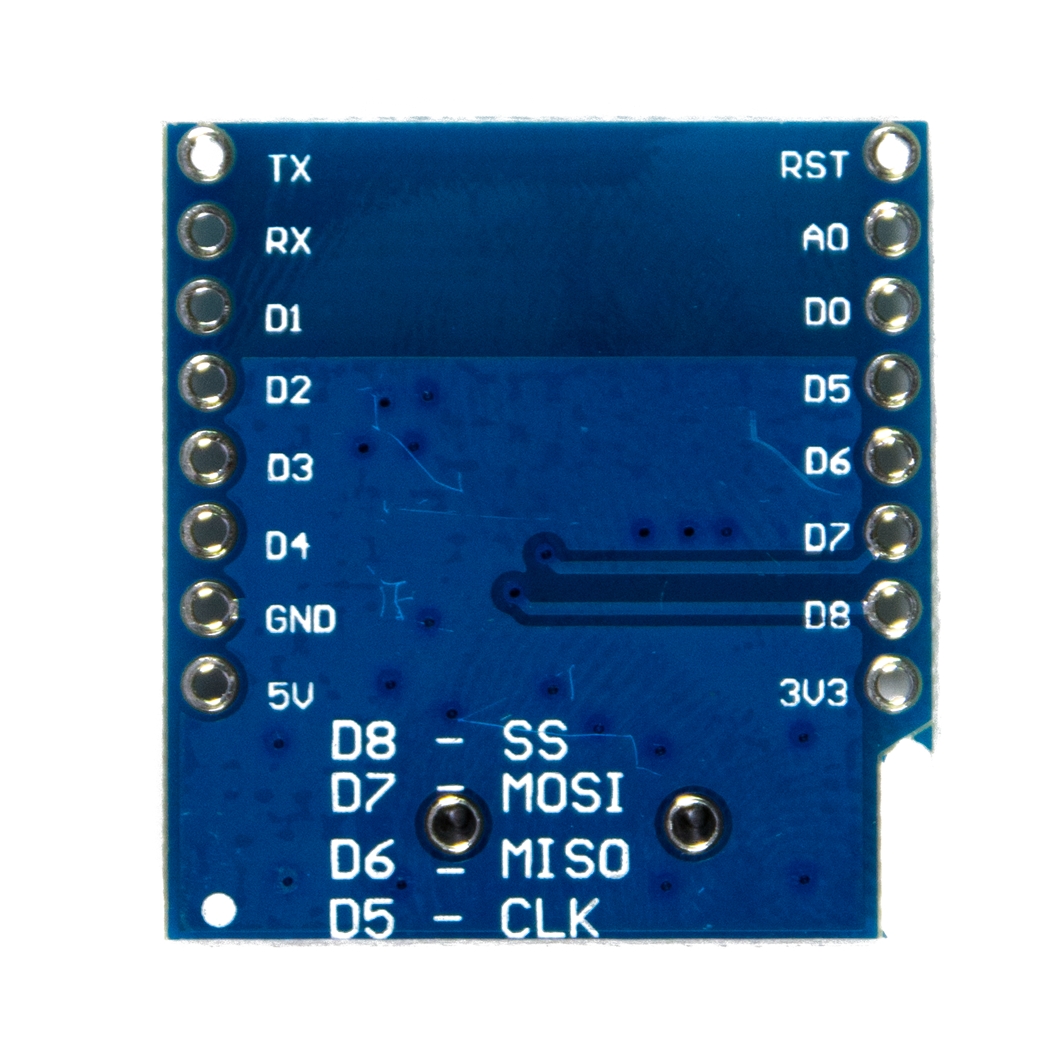

• Используемые выводы: D5 (CLK), D6 (MISO), D7 (MOSI), D8 (CS), 3V3, GND.
• Шина передачи данных: SPI.
• Тип карт памяти: Micro SD.
• Габариты: 27,6x25,6 мм.

Подключение

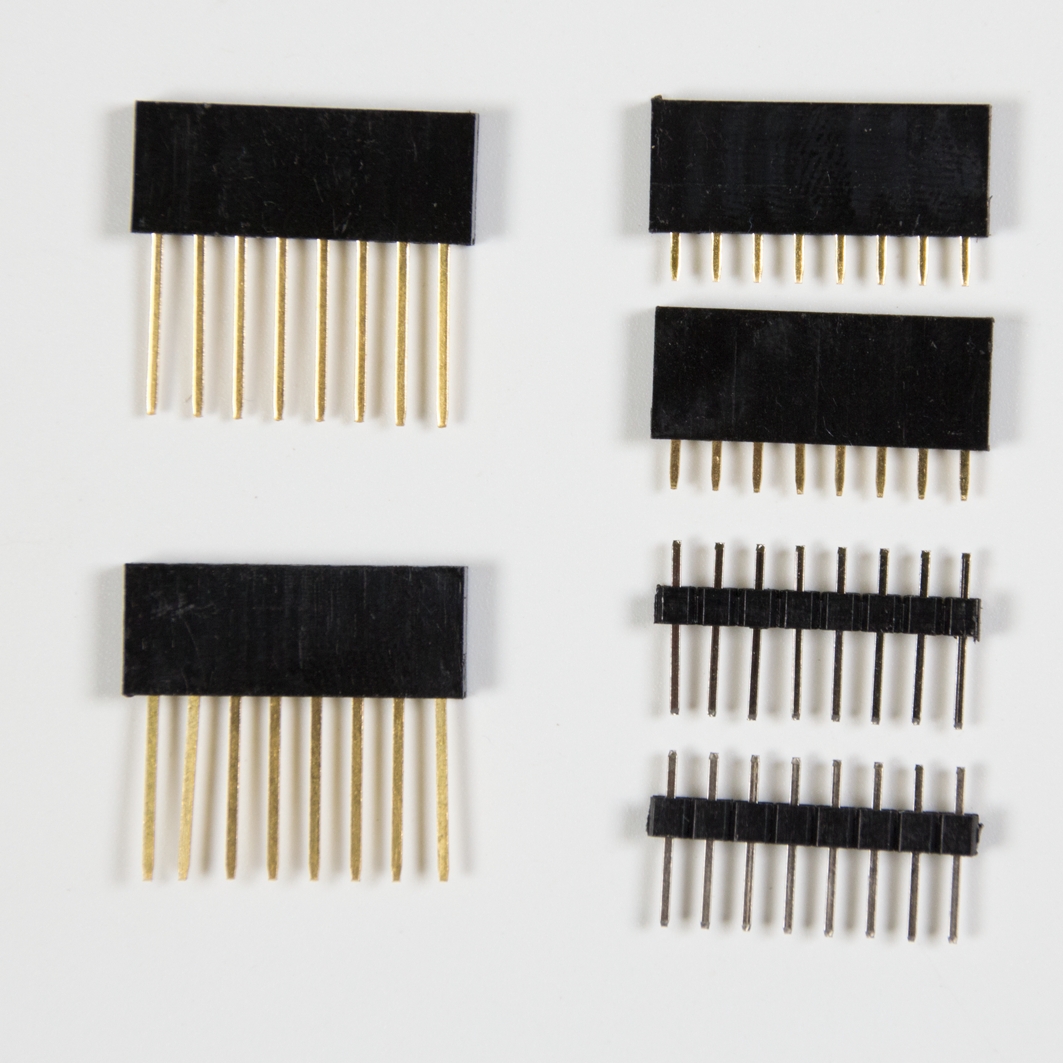

• Перед установкой Shield, к его выводам нужно припаять разъемы идущие с ним в комплекте.
• Все Shield WeMos устанавливаются на плату WEMOS D1 mini или WEMOS D1 mini Pro без использования проводов.
• На всех платах WeMos имеется вырез возле вывода 3V3. При установке Shield вырезы всех плат должны находиться с одной и той же стороны (друг над другом).

Подробнее о модуле

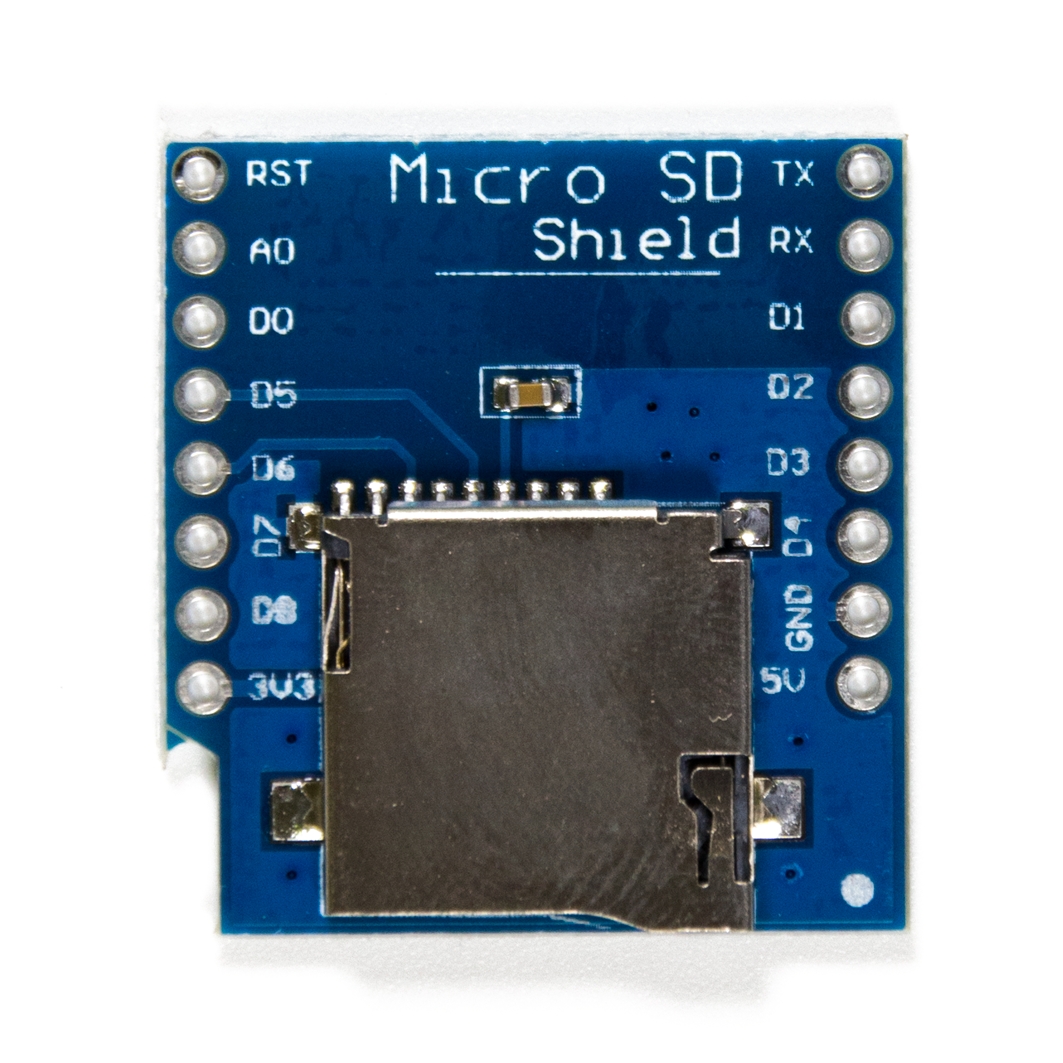

На плате WeMos Micro SD Card Shield установлен слот для подключения Micro SD-карт (Micro Secure Digital). Слот подключен к выводам шины SPI: D5 (CLK), D6 (MISO), D7 (MOSI), D8 (CS). Благодаря тому что SD-карты могут работать с шиной SPI, Вы получаете полный доступ ко всем функциям реализованным в SD-картах и можете с ними делать всё, что и при обычном подключении SD-карт к компьютеру. Для работы с SD картами можно воспользоваться библиотекой SD которая входит как в стандартный набор Arduino IDE, а так и в сборку «esp8266 by ESP8266 Community» которую можно установить при настройке Arduino IDE для работы с платами WeMos.

Примеры

Вывод в монитор последовательного порта списка файлов и директорий SD-карты.

#include #include File root;void setup(){  Serial.begin(74880);  while(!Serial){}                                                     // Ждём инициализации работы с шиной UART  Serial.print("Initializing SD card...");  if(!SD.begin(4)){Serial.println("initialization failed!"); return;}  Serial.println("initialization done.");  root = SD.open("/");  printDirectory(root, 0);  Serial.println("done!");}void loop(){}void printDirectory(File dir, int numTabs){   while(true) {     File entry =  dir.openNextFile();     if(!entry){break;}                                                // Если файлов больше нет, то прекращаем выполнение функции     for(uint8_t i=0; i
Первая строка кода setup() инициирует передачу данных в монитор последовательного порта на скорости 74880 бод. Данная скорость выбрана не случайно, именно на этой скорости микроконтроллер ESP8266 отправляет в UART отладочную информацию при старте.
Комплектация
1x WeMos Micro SD Card Shield;
2x Соединитель типа "ПАПА-ПАПА";
