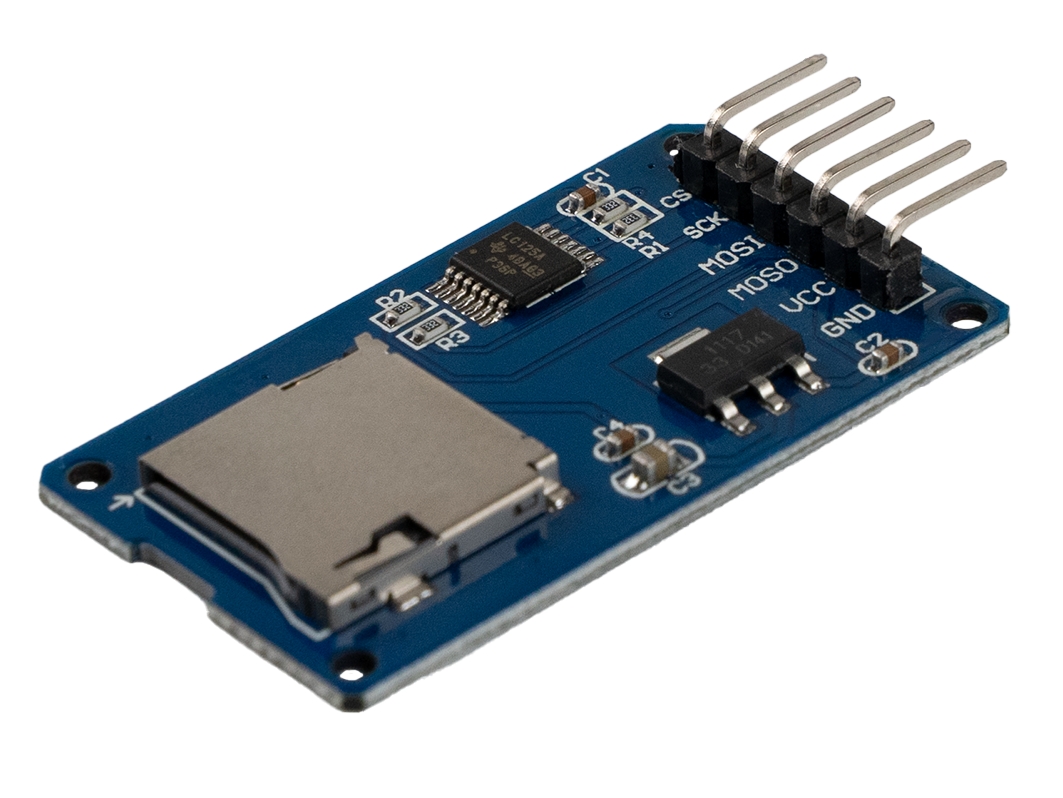

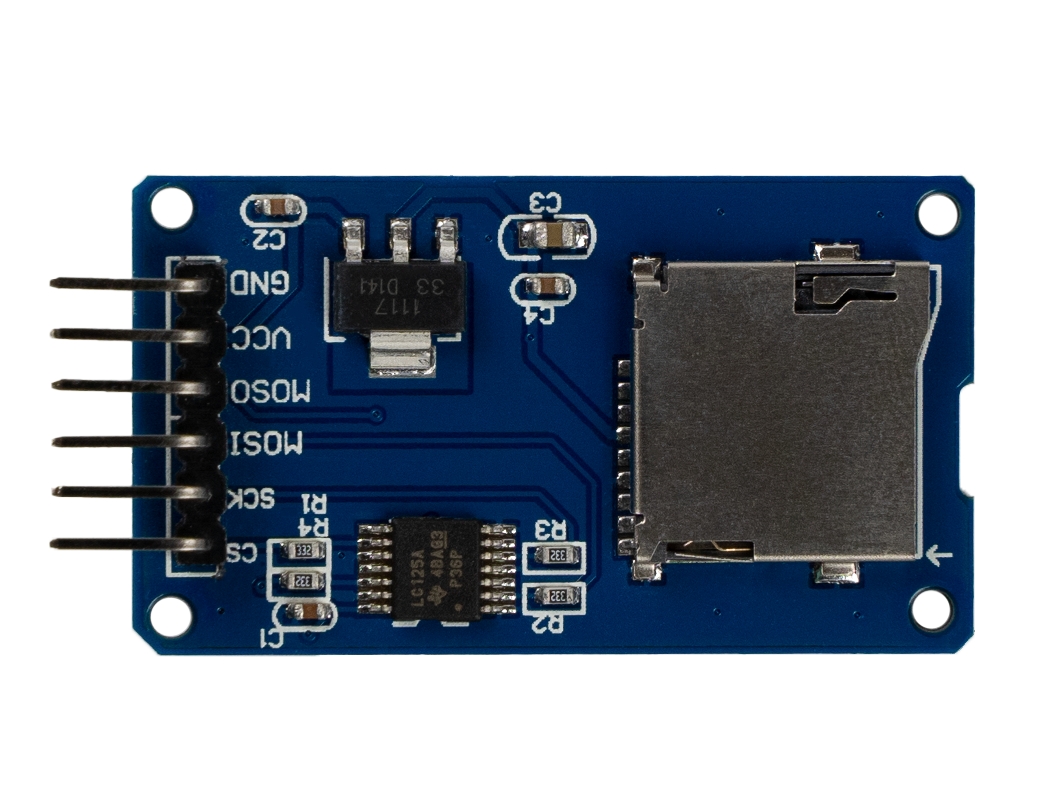

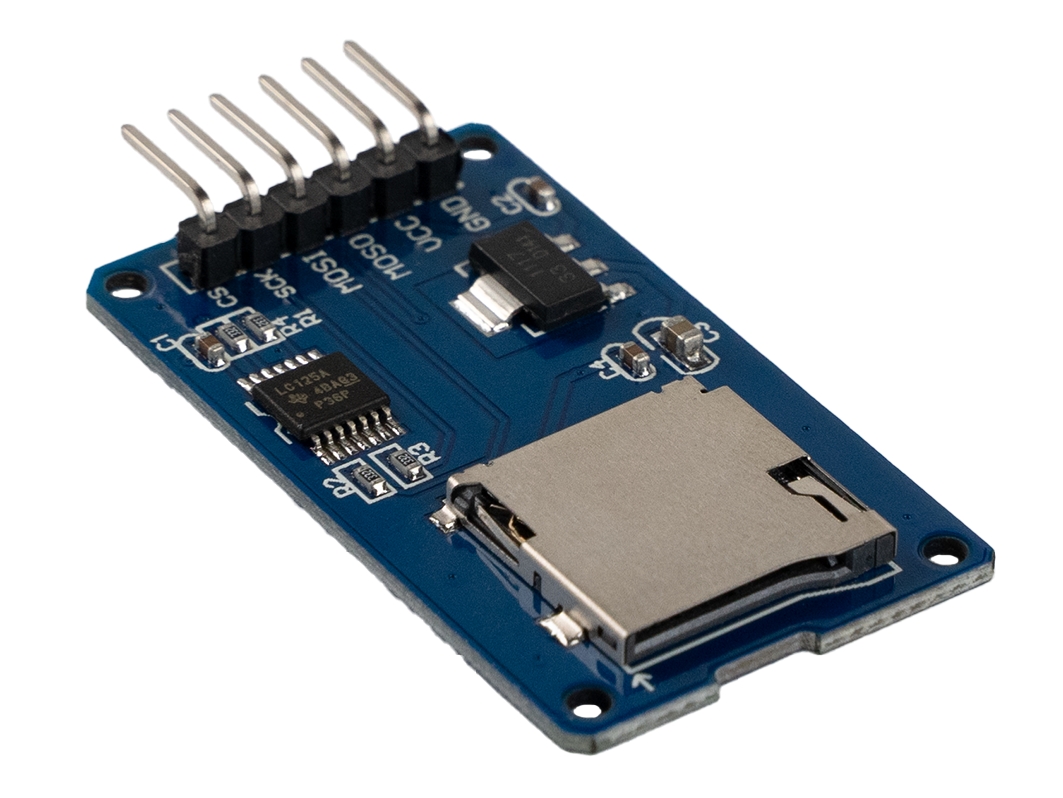

SPI адаптер карт MicroSD v1.0 для Arduino (Работает с официальными программами Arduino) для Arduino
SPI адаптер карт MicroSD v1.0— позволяет работать с картами MicroSD (Micro Secure Digital).
Общие сведения
SPI адаптер карт MicroSD v1.0 — позволяет работать с картами MicroSD (Micro Secure Digital).
Характеристики
- Входное напряжение питания: 4,5 ... 5,5 В
- Ток потребляемый адаптером: 0,2 ... 200 мА
- Поддерживаемые уровни логической «1»: 3,3 / 5 В
- Поддерживаемый объем MicroSD: до 2 Гб
- Поддерживаемый объем MicroSDHC: до 32 Гб
- Габариты: 46x24x7 мм
- Вес: 5 г
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

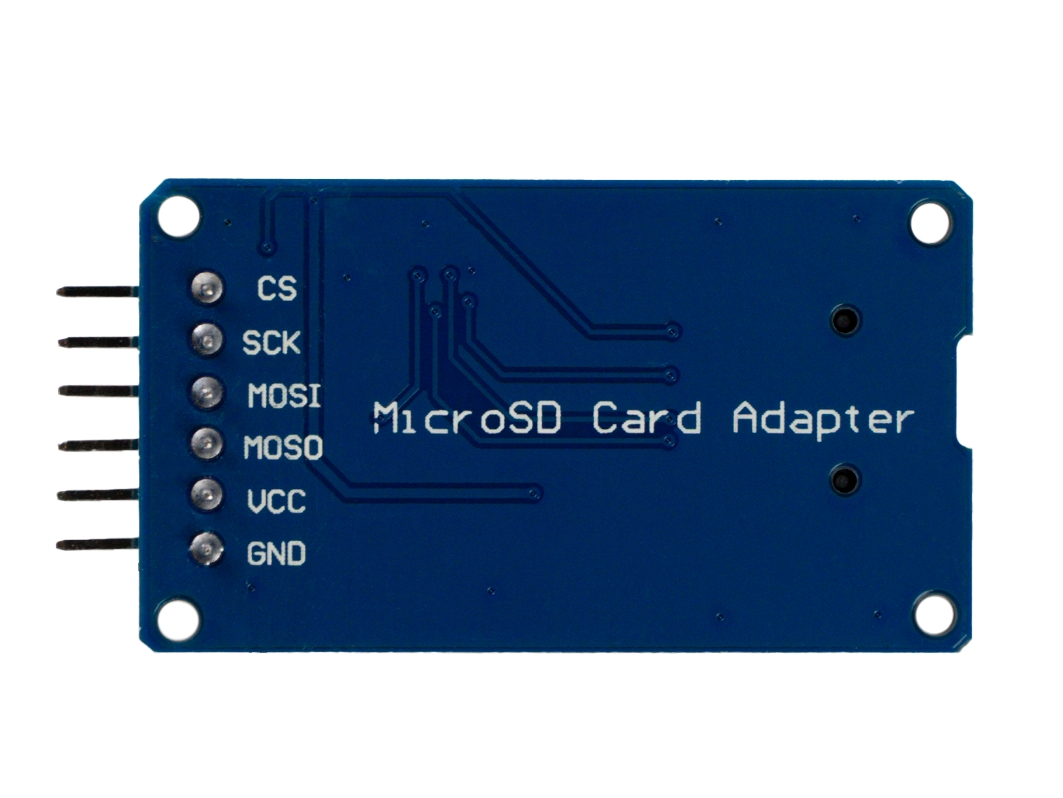

Адаптер подключается к аппаратным выводам шины SPI (4 вывода: CS, SCK, MOSI, MISO). Название выводов указано на адаптере, их нужно подключить к одноименным выводам arduino (описание выводов можно посмотреть тут).
Для arduino Uno аппаратные выводы SPI имеют следующую нумерацию:
- CS - 10;
- MOSI - 11;
- MISO - 12;
- SCK - 13;
Схему подключения адаптера к arduino Uno можно посмотреть в уроке 20.
Если на шине SPI уже находится устройство подключённое к аппаратному выводу CS, то для адаптера можно назначить другой цифровой вывод CS, например 4 (как это указано в стандартных примерах Arduino IDE > Файл > Образцы > SD > ... ). При этом и аппаратный вывод CS и назначенный вывод CS должны быть сконфигурированы как цифровой выход: pinMode(4, OUTPUT).
Питание
Входное напряжение (5В) постоянного тока, подаётся на выводы Vcc и GND адаптера.
Подробнее о адаптере
Библиотека для работы с данным адаптером входит в стандартный набор Arduino IDE > Эскиз > Include Library > SD. Вам не нужно её скачивать.
Библиотека SD позволяет: читать и записывать данные, создавать и удалять файлы, получать информацию о файлах и SD-карте, работать с SD-картой на низком уровне.
Комплектация
- 1х SPI адаптер карт MicroSD v1.0
Ссылки
- DataSheet (чип AMS1117);
- DataSheet (чип LC125A);
- Урок 20. Подключение и работа с флеш картой на Arduino;
