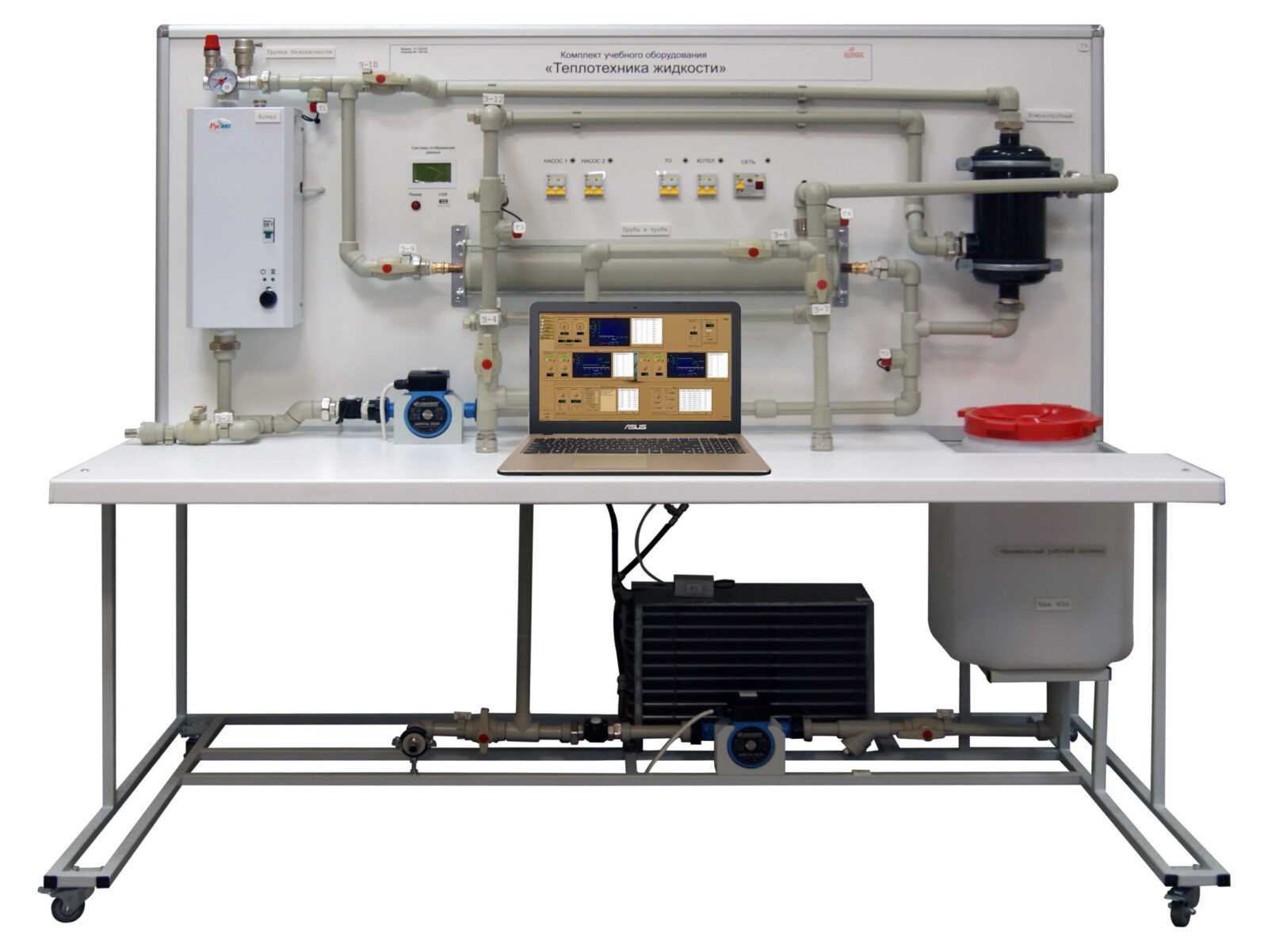

Комплект учебного оборудования «Теплотехника жидкости»
Описание товара
Типовой комплект учебного оборудования «Теплотехника жидкости» предназначен для изучения процессов конвективного теплообмена в жидкости, определения характеристик теплообменных аппаратов, а также определения теплоемкости жидкости и вязкости при различных температурах.
Учебное оборудование позволяет экспериментально определить коэффициент теплопередачи и теплоемкости, изучить работу теплообменных аппаратов, на примере кожухотрубного, воздушно-водяного теплообменного аппарата и аппарата типа «Труба в трубе».
Датчики температуры, установленные на входе и выходе горячего и холодного теплоносителя, позволяют определять их температуры, а возможность изменения направления течения дает возможность изучить влияние схемы течения на эффективность работы теплообменного аппарата. Информационно-измерительная система стенда позволяет: определять давление, расходы (объемным способом), скорости течения жидкости в разных точках системы.
Лабораторные работы
- Определение теплоемкости жидкости методом нагрева потока жидкости.
- Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
- Определение вязкости жидкости при различной температуре по теории ламинарного течения.
- Определение передаваемой тепловой мощности теплообменника типа "труба в трубе" в зависимости от направления потоков жидкости.
- Определение передаваемой тепловой мощности воздушно-водяного теплообменника с принудительным охлаждением.
- Определение передаваемой тепловой мощности кожухотрубного теплообменника.
Комплект поставки
- Комплект учебно-лабораторного оборудования "Теплотехника жидкости" в собранном виде
- Ноутбук
- Комплект кабелей и соединительных проводов и силовых кабелей
- Паспорт изделия
- Руководство по эксплуатации
- Методические указания к проведению лабораторных работ
Технические характеристики
| Лабораторных | 6 |
|---|
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Масса, кг 120
