«Распределительные устройства электрических подстанций 35-750 кВ»

Оптимизированный по конструкции и стоимости стенд замещает снятые с производства модели ЭЭ1-РУ-С-Р, РУЭП1-С-Р и в минимодульном исполнении позволяет проводить расширенный перечень лабораторных работ, например, такие как:

1. СБОРКА МОДЕЛЕЙ КОМПОНОВОК РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ (РУ) ПОДСТАНЦИЙ 35-750 КВ.
1.1.Сборка моделей компоновок РУ подстанций 35 кВ.
1.1.1.Сборка модели компоновки РУ по схеме блок (линия-трансформатор) с выключателем (№ 35-3Н).
1.1.2.Сборка модели компоновки РУ по схеме два блока с выключателями и неавтоматической перемычкой со стороны линий (№ 35-4Н).
1.2.Сборка моделей компоновок РУ подстанций 110 кВ.
1.2.1.Сборка модели компоновки РУ по схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий (№ 110-5Н).
1.2.2.Сборка модели компоновки РУ по схеме четырехугольник (№ 110-7).
1.2.3.Сборка модели компоновки РУ по схеме одна рабочая секционированная выключателем система шин (№ 110-9).
1.3.Сборка моделей компоновок РУ подстанций 220 кВ.
1.3.1.Сборка модели компоновки РУ по схеме трансформаторы - шины с «полуторным» присоединением линий (№ 220-16).
1.3.2.Сборка модели компоновки РУ по «полуторной» схеме (№ 220-17).
1.4.Сборка моделей компоновок РУ подстанций 330, 500, 750 кВ.
1.4.1.Сборка модели компоновки РУ 330 кВ по схеме блок (линия-трансформатор) с выключателем (№ 330-3Н).
1.4.2.Сборка модели компоновки РУ 500 кВ по схеме треугольник (№ 500-6Н).
2. МОДЕЛИРОВАНИЕ ОПЕРАТИВНЫХ ПЕРЕКЛЮЧЕНИЙ В РУ, НА ПРИМЕРЕ ПОДСТАНЦИИ 110 КВ ПО СХЕМЕ ДВЕ РАБОЧИЕ И ОБХОДНАЯ СИСТЕМА ШИН (№ 110-13Н).
2.1.Моделирование оперативных переключений при включении и отключении присоединений.
2.1.1.Включение/отключение присоединения линии электропередачи.
2.1.2.Включение/отключение присоединения трансформатора.
2.2.Моделирование оперативных переключений при переводе присоединений с одной системы шин на другую.
2.2.1.Перевод всех присоединений с рабочей системы шин на резервную систему шин с использованием шиносоединительного выключателя.
2.2.2.Перевод всех присоединений с рабочей системы шин на резервную систему шин без использования шиносоединительного выключателя.
2.3.Моделирование оперативных переключений при выводе оборудования в ремонт и при вводе его в работу после ремонта.
2.3.1.Вывод в ремонт системы шин, находящейся в состоянии резерва и ввод ее в работу после ремонта.
2.3.2.Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.

А также ряд других базовых экспериментов помимо перечисленных выше.

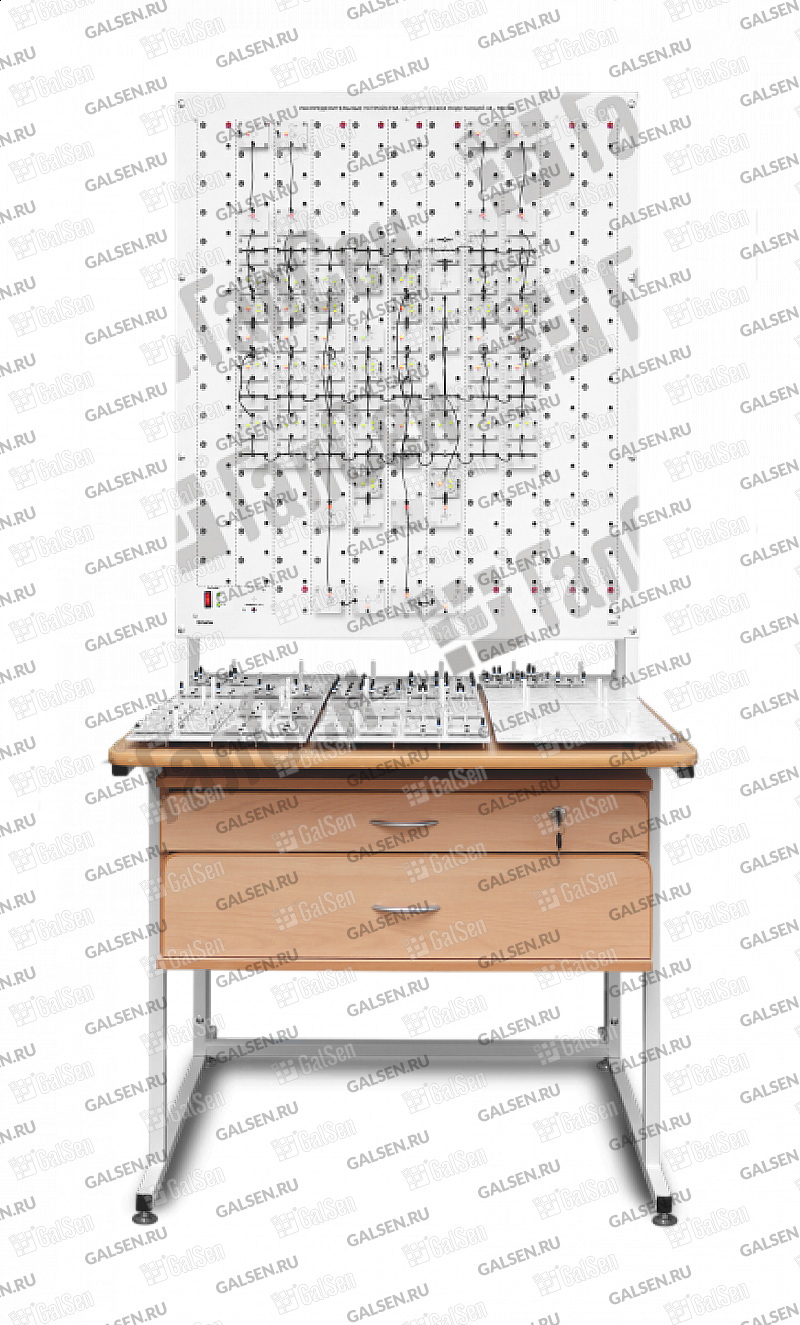

Типовой комплект поставки модульного учебного лабораторного стенда ГалСен^® ЭЭ2-РУ-С-Р включает в себя оригинальные сменные функциональные блоки зарегистрированного товарного знака ГалСен^® и иные компоненты, перечень и описание которых предоставляется по запросу.

Запросить состав стенда (ТЗ)

Дополнительные преимущества сборно-разборных стендов ГалСен^®:

• Технология гибкой модульной сборки — легкая компоновка цепей из сменных блоков ГалСен® по интуитивно понятному принципу конструктора; перекрёстное использование модулей в разных стендах одной или нескольких ваших учебных лабораторий; повышенная отказоустойчивость стенда в целом и оперативный ремонт/замена.
• Технология масштабирования и бесшовной модернизации — в отличие от монолитных (физически неразъёмных) учебных стендов-моноблоков прошлого поколения, возможна быстрая модернизация модульного стенда ГалСен® и расширение его возможностей путем простого добавления новых функциональных блоков (миниблоков, плат и т.п.) под новые задачи вашего лабораторного практикума.

Потребляемая мощность, В·А, не более	100
Электропитание: -  от однофазной сети переменного тока     с рабочим нулевым и защитным проводниками     напряжением, В  - частота, Гц	220 ± 22 50 ± 0,5
Класс защиты от поражения электрическим током	I
Габаритные размеры, мм, не более   - длина (по фронту)      - ширина (ортогонально фронту)       - высота	910 850 1900
Масса, кг, не более	50
Количество человек, которое одновременно и активно может работать на комплекте	2

Типовой комплект поставки учебного лабораторного оборудования ГалСен^® ЭЭ2-РУ-С-Р включает в себя следующее дидактическое обеспечение:

1. Руководство по выполнению базовых экспериментов «Распределительные устройства электрических подстанций 35-750 кВ»
2. Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ2-РУ-С-Р
3. Компакт-диск с методическим обеспечением комплекта ЭЭ2-РУ-С-Р
