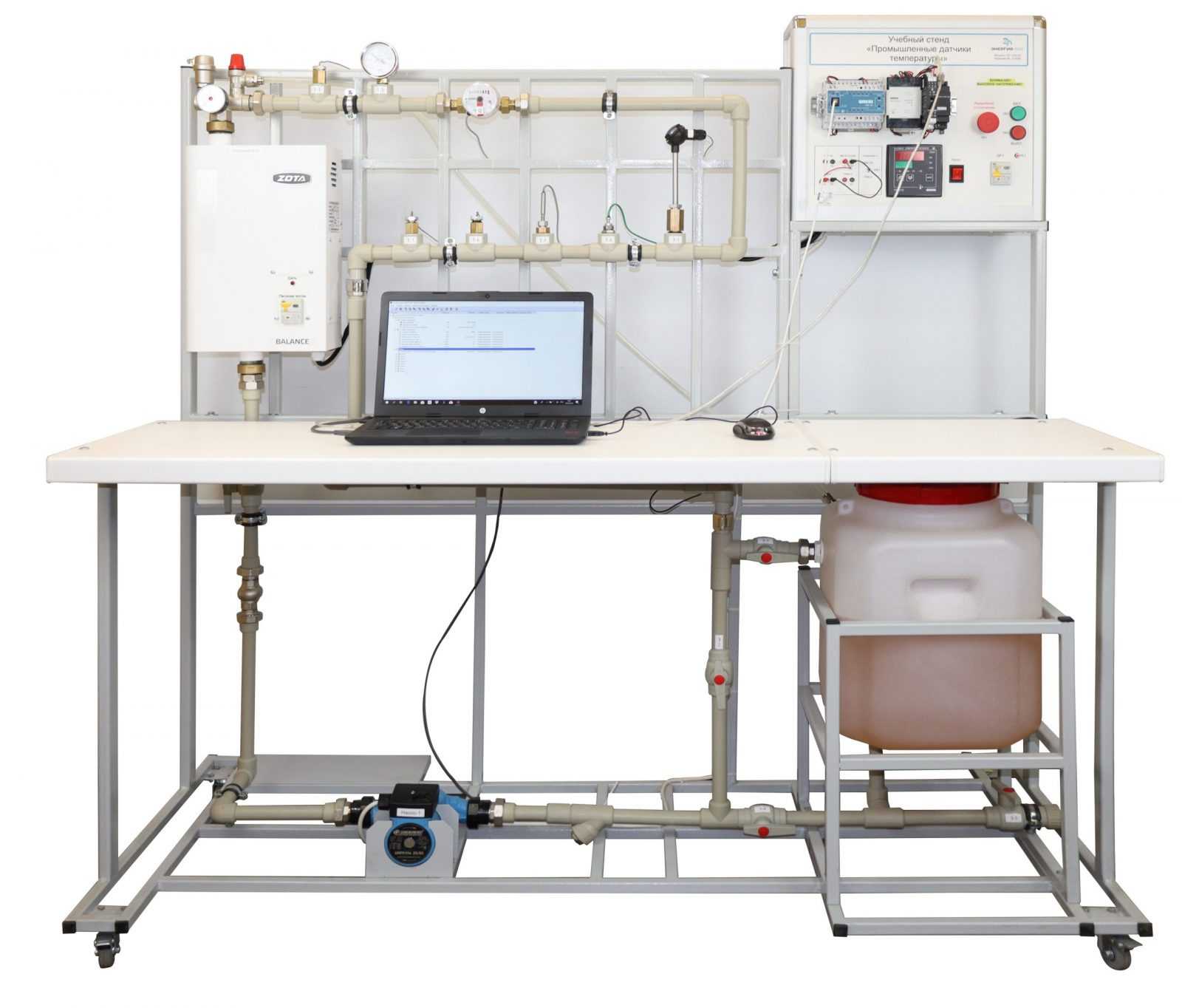

Комплект учебного лабораторного оборудования «Промышленные датчики температуры»
Описание товара
Стенд «Промышленные датчики температуры» предназначен для проведения лабораторных работ по курсу «Технические измерения и приборы» в системе высшего образования
Состав стенда.
Рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:
- электрический водонагреватель, работающий в ручном и автоматическом режиме. На входе и выходе водонагревателя установлены два датчика температуры;
- циркуляционный насос;
- датчик расхода жидкости;
- накопительный бак;
- датчик давления;
- запорная арматура.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
Комплект промышленных датчиков температуры, установленных в гидравлическую систему для измерения температуры жидкости. Комплект включает в себя следующие датчики:
- Термопара хромель-копель
- Термопара хромель-алюмель
- Медный термометр сопротивления
- Платиновый термометр сопротивления
- Датчик термопары с выходным сигналом 4…20 мА
- Биметаллический стрелочный термометр.
- Программируемый логический контроллер ОВЕН
- ПИД-регулятор.
Лабораторные работы
- Исследование датчиков температуры:
- Изучение принципов действия термопар, датчиков температуры с выходным сигналом 4…20 мА, терморезисторов.
- Изучение статических и динамических характеристик термопар, датчиков температуры с выходным сигналом 4…20 мА, терморезисторов.
- Изучение протоколов передачи данных при измерении температуры
- Исследование систем регулирования температуры:
- Работа датчиков совместно с микроконтроллером ОВЕН;
- Работа датчиков с ПИД-регулятором.
- Изучение программируемого логического контроллера ОВЕН:
- Создание простейших программ;
- Применение таймеров.
Комплект поставки
Учебный стенд «Промышленные датчики температуры»
Ноутбук
USB накопитель с учебным видеороликом, методическими материалами и программным обеспечением
Технические характеристики
Габариты стенда: 1600х1600х700мм
Наибольшая потребляемая мощность: 3.5кВт
Электропитание от сети переменного тока:
Напряжением 220В, частотой 50Гц.
